Карточка ремонта
| Номер | Описание обращения | статус |
|---|---|---|
| 1774601333 | Yaesu FT-897, нет приема, нет передачи. Мигает дисплей. | Выдан |

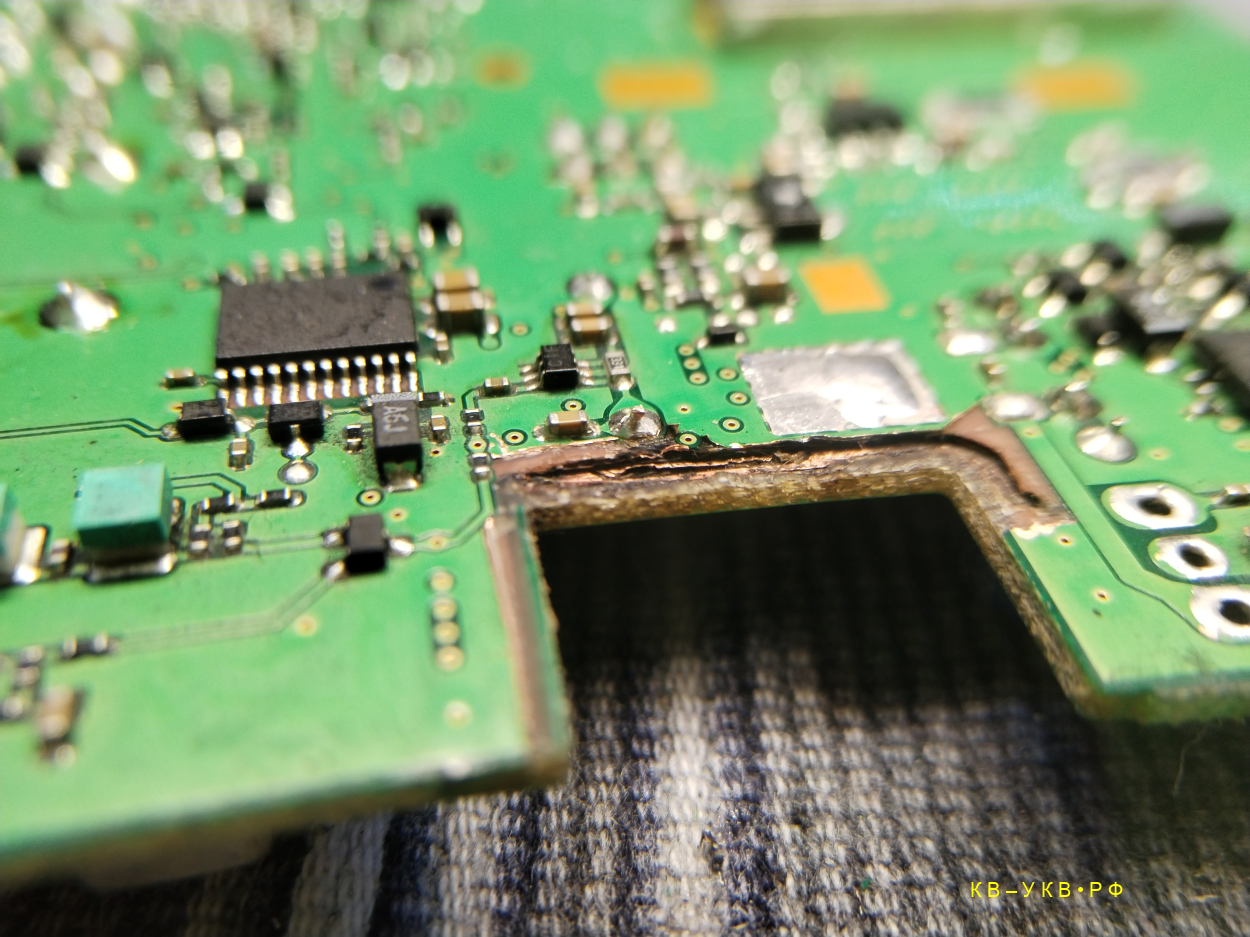

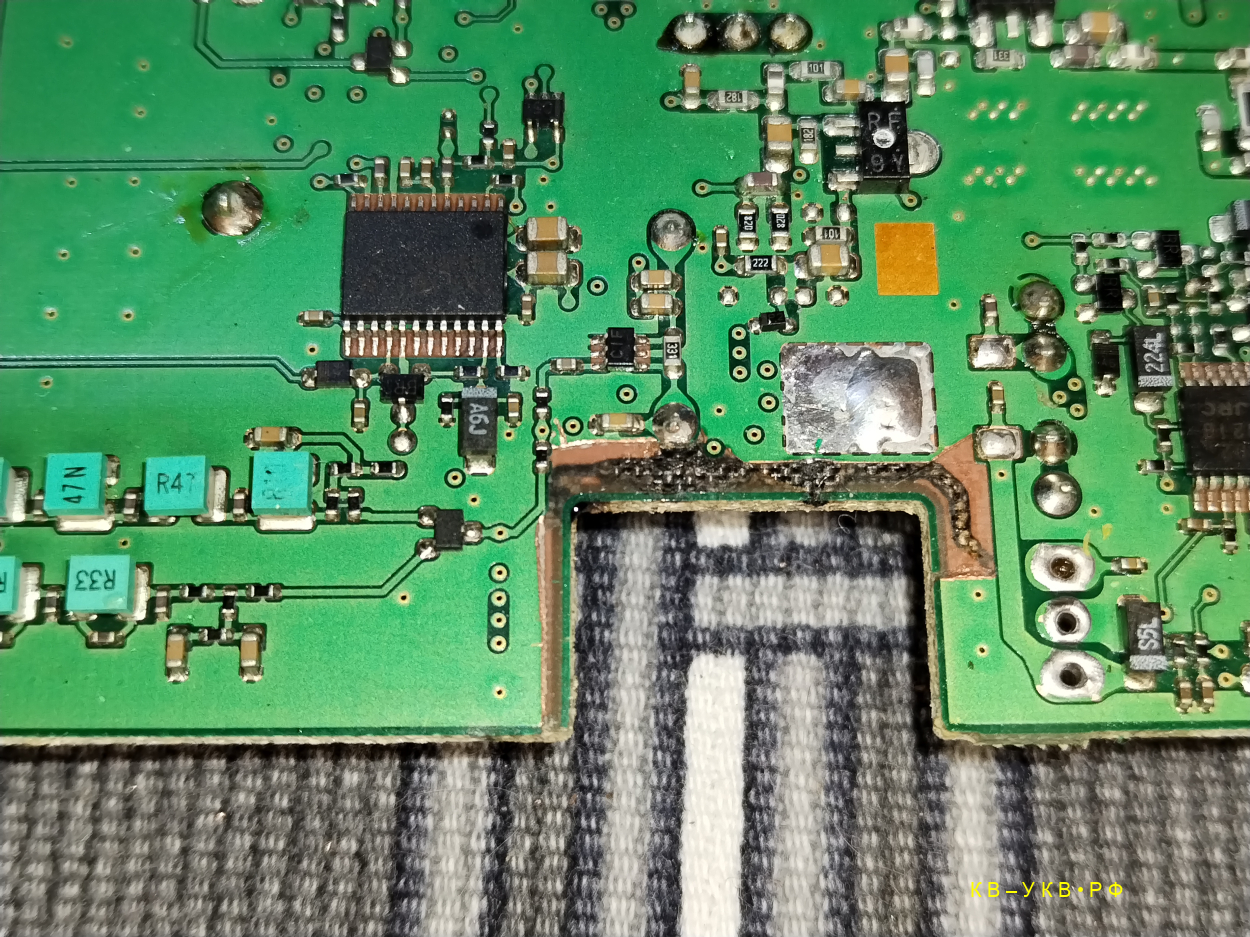

| В результате короткого замыкания линии +13.7 на землю в разьеме CAT, выгорела дорожка, питание на разьем САТ.
Предохранитель не спас плату, потому что был запаян перемычкой. В горение дорожки во внутреннем слое платы привело и межслойному замыканию внутри платы. Короткое замыкание линии +5в на линию+13.7 (медь в слоях сварилась) Неисправен стабилизатор +5в Q1019, стабилизатор +8в Q1014 Неисправны Q1129,Q1076,Q1113 Неисправна микросхема памяти 24С128 Все неисправные элементы заменены. Выгоревшие участки платы удалены, уцелевшие дорожки в слоях очищены,изолированы, поврежденный участок платы восстановлен. |
||
